انواع کابل شبکه



در شبکه‌های محلی از کابل به عنوان محیط انتقال و به منظور ارسال اطلاعات استفاده می گردد.

متداولترین نوع کابل‌های چهار زوجی که در انتقال اطلاعات استفاده می گردد، کابل‌های به هم تابیده می باشند.

 کابل شبکه بصورت چهار زوج ۱۰۰ اهمی می باشد که هر دو زوج بهم تابیده شده اند.

کابل‌های شبکه دارای استانداردهای متعددی بوده که در گروه‌های (Categories) متفاوت Cat5, Cate, Cat6, Cat7 تقسیم شده اند.



سرعت و پهنای باند فرکانسی این نوع کابلها عبارتند از:

Cat5=100 Mhz         Cat5e=200 Mhz        Cat6 = 250,350 Mhz           Cat7=600,1000 Mhz

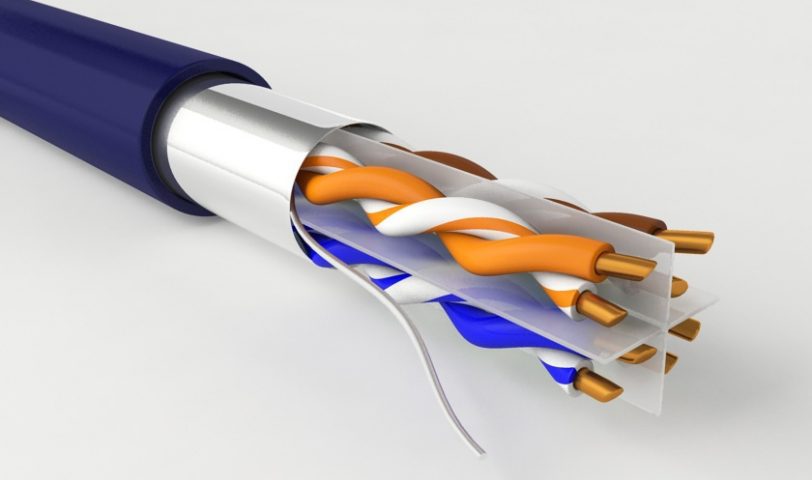

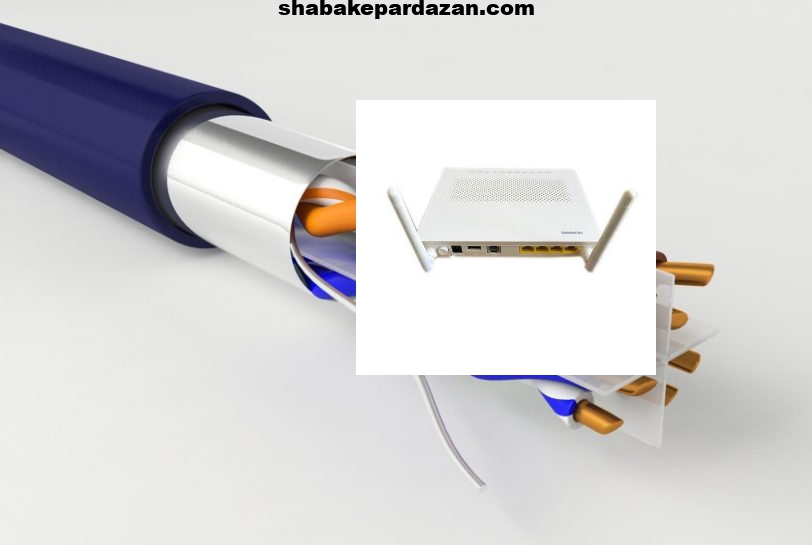

کابلهای به هم تابیده دارای انواع :

بدون شیلد UTP، فویل آلومینیومی FTP، شیلد دار STP و فویل و شیلد دار SFTP

در رنگ‌های مختلف

و با دو نوع ژاکت PVC و LSZH عرضه می شوند

که نوع آخری فاقد هالوژن می باشد و در هنگام آتش سوزی دود سمی تولید نمی کند.



مشخصه‌های کابل شبکه

با توجه به مشخصه‌های کابل‌های شبکه، امکان استفاده، نصب و  توسعه سریع و آسانشان، فراهم می‌آید. جدول زیر انواع کابل‌های شبکه را نشان می دهد:

موارد استفاده	سرعت انتقال اطلاعات	گروه
سیستم های قدیمی تلفن ،ISDN و مودم	حداکثر تا ۱ مگابیت در ثانیه	CAT1
شبکه های Token Ring	حداکثر تا ۴ مگابیت در ثانیه	CAT2
شبکه های Token ring و۱۰BASE-T	حداکثر تا ۱۰ مگابیت در ثانیه	CAT3
شبکه های Token Ring	حداکثر تا ۱۶ مگابیت در ثانیه	CAT4
اترنت (۱۰ مگابیت در ثانیه)، اترنت سریع (۱۰۰ مگابیت در ثانیه) و شبکه هایToken Ring (16 مگابیت در ثانیه)	حداکثر تا ۱۰۰ مگابیت در ثانیه	CAT5
شبکه های Gigabit Ethernet	حداکثر  تا ۱۰۰۰ مگابیت در ثانیه	CAT5e
شبکه های Gigabit Ethernet	حداکثر تا ۱۰۰۰ مگابیت در ثانیه	CAT6
شبکه های Gigabit Ethernet	حداکثر تا ۱۰۰۰۰ مگابیت در ثانیه	CAT6A



کانکتور استاندارد برای کابل‌های شبکه، از نوع RJ-45 می باشد. کانکتور فوق شباهت زیادی به کانکتور تلفن (RJ-11) دارد. هر یک از پین‌های کانکتور فوق می بایست بدرستی پیکربندی  گردند. (RJ:Registered Jack)



نحوه سربندی کابل‌ شبکه:



کابل Cross

استفاده از سوئیچ برای شبکه کردن دو کامپیوتر از لحاظ اقتصادی اصلاً به صرفه نیست.

اما راهی وجود دارد که می‌توان به وسیله آن و تنها با استفاده از چند متر کابل ناقابل دو کامپوتر را با هم شبکه کرد، و آن استفاده از کابل Cross است.



• که در اینجا نحوه تهیه و استفاده از آن را توضیح می دهیم :

  برای ساخت کابل Cross ، به ۲ عدد سوکت و چند متر کابل شبکه نیاز دارید.

  کابل های آماده ۳ و ۵ متری از نوع Cross را می توانید از شبکه پردازان ویستا تهیه نمایید. برای متراژهای بیشتر نیز می‌توانید از ما بخواهید آن را به سفارش شما بسازیم.

  ترتیب رشته سیم ها برای کابل Cross کمی با کابل شبکه معمولی متفاوت است و مطابق زیرمی باشد.

•  توجه داشته باشید که ترتیب رشته‌ها برای حالتی که زبانه سوکت به سمت پایین و محل ورود رشته سیم‌ها در روبرو قرار دارد می باشد.



سوکت دوم (استاندارد T568A)

1. سفید سبز (RD+)
2. سبز (RD-)
3. سفید نارنجی (TD+)
4. آبی (NC)
5. سفید آبی (NC)
6. نارنجی (TD-)
7. سفید قهوه ای (NC)
8. قهوه ای (NC)





سوکت اول (استاندارد T568B)

1. سفید نارنجی (TD+)
2. نارنجی (TD-)
3. سفد سبز (RD+)
4. آبی (NC)
5. سفید آبی (NC)
6. سبز (RD-)
7. سفید قهوه ای (NC)
8. قهوه ای (NC)



سعی کنید رشته سیم‌ها تا انتها به داخل سوکت فرو رفته باشد. سپس بوسیله آچار شبکه آن را پرس کنید.

(البته می توانید بوسیله دم باریک ، یکی یکی زبانه فلزی روی سوکت را بااحتیاط طوری فشار داد که زبانه‌ها فرو رود. اما اینکار فقط در مواقعی که آچار مخصوص وجود نداشته باشد پیشنهاد می گردد)

• نحوه استفاده از کابل Cross هیچ تفاوتی با کابل معمولی ندارد. مانند کابل‌های معمولی دو سر کابل را به کارت شبکه کامپوترها وصل می کنیم و پس از انجام تنظیمات معمول ارتباط بین دو کامپیوتر با هم برقرار می‌شود.



کابل Straight

جهت ارتباط دو وسیله غیر مشابه (کامپیوتر به سوییچ)



رنگ بندی هر دو سر کابل (استاندارد T568B)

1. سفید نارنجی (TD+)
2. نارنجی (TD-)
3. سفد سبز (RD+)
4. آبی (NC)
5. سفید آبی (NC)
6. سبز (RD-)
7. سفید قهوه ای (NC)
8. قهوه ای (NC)
