سوییچ شبکه چیست؟

سوییچ دستگاهی است که ارتباط بین کامپیوترها را در شبکه برقرار می کند. در واقع سوئیچ تعداد زیادی کارت شبکه دارد. از کارت شبکه هر کامپیوتر یک کابل LAN به سمت سوئیچ کشیده می شود و به یکی از کار های شبکه سوئیچ متصل می شود. برای مثال اگر سوئیچ شبکه ما دارای ۲۴ پورت یا همان کارت شبکه باشد، نهایتاً می تواند ارتباط بین ۲۴ کامپیوتر را برقرار کند.

انواع سوئیچ شبکه از لحاظ قابلیت پیکربندی

به طور کلی سوییچ های شبکه به ۲ دسته قابل پیکربندی و غیر قابل پیکربندی تقسیم می شوند. سوئیچ قابل پیکربندی در بازار به عنوان Managable و سوییچ غیر قابل پیکربندی به عنوان Unmanagable شناخته می شود. از سوئیچ های قابل پیکربندی در  شبکه هایی استفاده می کنیم که می خواهیم روی ترافیکی که وارد سوئیچ می شود، سیاست های امنیتی و کنترل ترافیکی پیاده سازی شود.

سوئیچ های غیر قابل پیکربندی نیز در شبکه های کوچک و متوسط به کار می رود. معمولا شرکت های کوچک و متوسط تمایلی به استفاده از سوییچ های Managable نشان نمی دهند؛ زیرا باعث افزایش هزینه های ساخت و نگهداری شبکه می شود.

انواع سوییچ شبکه به لحاظ اندازه و تعداد پورت

سوییچ شبکه از لحاظ اندازه به دو دسته Desktop و Rack Mount تقسیم  می شود. سوئیچی که در تصویر بالا در دست من می بینید، از نوع Desktop است. دستگاه های نوع Desktop در شبکه های کوچک و غیر حرفه ای بکار می رود.از دستگاه های Rack Mount در شبکه هایی استفاده می شود که تعداد و وسعت پراکندگی کامپیوترهای آنها زیاد است. برای مثال اگر شما شبکه ای دارید که بیش از چند صد کامپیوتر در یک ساختمان چند طبقه با هم ارتباط دارند، می بایست از Rack و سوئیچ های Rack Mount استفاده کنید.

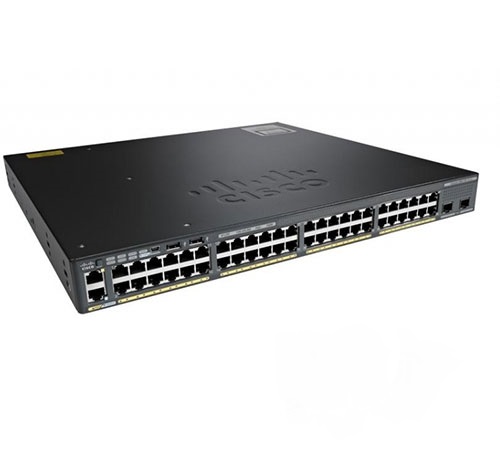

Switch Cisco WS-C2960XR-24TS-I

سوییچ شبکه برای اتصال دستگاه های مختلف از قبیل رایانه, مسیریاب, چاپگر های تحت شبکه، دوربین ‌های مدار بسته و …. در شبکه‌ های کابلی مورد استفاده واقع می ‌شوند. در ظاهر سوئیچ شبکه همانند جعبه ایست متشکل از چندین درگاه اترنت که از این لحاظ شبیه هاب (Hub) می ‌باشد، با وجود آنکه هر دو این‌ ها وظیفه برقراری ارتباط بین دستگاه‌ های مختلف را بر عهده دارند اما سوئیچ ارتباطی مستقیم بین درگاه دستگاه مبدا با درگاه دستگاه مقصد برقرار شده و بسته‌ ها مستقیما فقط برای آن ارسال می‌ شود.

مشخصات فنی سوییچ شبکه سیسکو ۲۴ پورت WS-C2960XR-24TS-I:

Type : Switch Cisco

Form Factor : Rack mountable – 1U

Switch Ports : 24 x 10/100/1000 Ethernet Ports Ethernet Ports

Power Over Ethernet (PoE) : Yes

Performance : Switching capacity : 160 Gbps

Remote Management Protocol : SNMP 1, SNMP 2, RMON 1, RMON 2, RMON 3, RMON 9, Telnet, SNMP 3, SNMP 2c, FTP, TFTP, SSH, CLI

Authentication Method : Kerberos, Secure Shell (SSH), RADIUS, TACACS+

DRAM Memory : 256 MB

Flash Memory : 64 MB Flash

Expansion Slots Total (Free) : 1 ( 1 ) x Expansion Slot

Power Device : Power supply – redundant – plug-in module

Installed Qty : 1 (installed) / 2 (max)

Power Redundancy : Optional

Power Redundancy Scheme : 1+1 (with optional power supply)

Voltage Required : AC 120/230 V ( 50/60 Hz )
