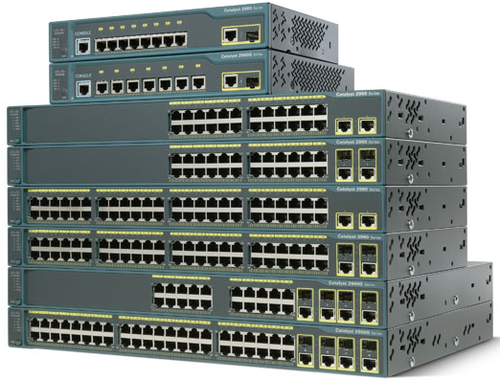

سوئیچ شبکه مدیریتی سیسکو ۲۴ پورت WS-C2960X-24TS-LL

 یکی از پرکاربردترین دستگاه های اصلی شبکه است که می تواند ارتباط بین دستگاه های شبکه را فراهم کند. سوئیچ های سری C2960X در لایه دوم شبکه کار می کنند و بسته های ارسالی را با توجه به آدرس IP گره ها مدیریت می کنند. این مدل سوئیچ یک سوئیچ مدیریتی است و با درگاه مدیریتی آن می توانید تنظیمات سوئیچ را مدیریت کنید. جدول آدرس MAC برای این سوئیچ ۱۶۰۰۰ گره را پوشش می دهد و به هر یک از آنها یک آدرس IP اختصاص می دهد. این سوئیچ همچنین با VLAN سازگار است و می تواند از ۲۵۵ شبکه با ۴۰۰۰ شناسه پشتیبانی کند و در شبکه های IGMP فقط از آدرس های IP نسخه ۴ پشتیبانی می کند.

پیکربندی سوئیچ شبکه مدیریتی Cisco WS-C2960X-24TS-LL :

سوئیچ های کنترل کننده Cisco C2960X-24TS-LL دارای پردازنده دو هسته ای APM86392 هستند که همچنین برای عملکرد بهتر از ۱۲۸ مگابایت رم و ۶۴ مگابایت حافظه فلش استفاده می کند. قسمت جلوی سوئیچ سیسکو دارای ۲۴ پورت اترنت ، ۲ پورت SFP ، یک درگاه کنسول با کانکتور RJ-45 ، یک درگاه کنسول با مینی کانکتور Type-B و یک درگاه مدیریت است. این سوئیچ درایو به صورت یک واحد با ابعاد ۴۵ * ۲۷۹ * ۴۴۵ میلی متر و وزن ۳٫۷ کیلوگرم طراحی شده است که در بازار تجهیزات شبکه به فروش می رسد. LED های مورد استفاده برای این محصول به شما اطلاع می دهند که آیا فعالیت پیوند ، میزان پورت ، حالت پورت دوگانه ،٪ استفاده از پهنای باند ، سیستم یا RPS فعال یا منفعل است.

عملکرد سوئیچ شبکه Catalyst 2960X-24TS-LL :

سوئیچ دو هسته ای سیسکو می تواند داده ها را در ۶۰۰ مگاهرتز با پهنای باند ۱۰۰ گیگابیت بر ثانیه تغییر داده و از پهنای باند ۵۰ گیگابیت بر ثانیه برای انتقال آنها استفاده کند. پورت اترنت دستگاه با سرعت ۱۰/۱۰۰ / ۱۰۰۰BaseT داده را انتقال داده و ۶۸٫۵ میلیون بسته در ثانیه ارسال می کند که هر کدام حداکثر ظرفیت ۹۱۹۸ بایت دارند. یک درگاه انباشته در پشت دستگاه وجود دارد. برای بهینه سازی عملکرد دستگاه ها و انتقال داده ها در پهنای باند ۴۰ گیگابیت بر ثانیه ، می توانید حداکثر ۸ سوئیچ را به صورت افقی و عمودی متصل کنید. این سوئیچ ها در شبکه هایی استفاده می شوند که دارای پروتکل های مدیریت SNMP 1 ، SNMP 2 ، RMON 1 ، RMON 2 ، RMON 3 ، RMON 9 ، Telnet ، SNMP 3 ، SNMP 2c ، HTTP ، HTTPS ، TFTP و SSH هستند.

مشخصات فنی سوئیچ شبکه ۲۴ پورت C2960X-24TS-LL :

ابعاد: ۴۵ x 279 x 445 میلی متر
وزن: ۳٫۷ کیلوگرم
پردازنده: دو هسته APM86392600MHz
بندرگاه :
پورت اترنت ۲۴ x 10/100 / 1000BaseT
پورت های ۲xSFP
۱ پورت اترنت xConsole (RJ-45)
۱x پورت مدیریت اترنت
پورت اترنت ۱xConsole (مینی نوع B)
۱ عدد پورت USB نوع A.
اتصال برق ۱xAC
کانکتور ۱xRPS
حافظه DRAM سوئیچ شبکه : معادل ۱۲۸ مگابایت
حافظه فلش: ۶۴ مگابایت
پهنای باند سوئیچینگ: ۱۰۰ گیگابیت بر ثانیه
پهنای باند حمل و نقل: ۵۰ گیگابیت بر ثانیه
آدرس Mac: 16K
بسته ارائه شده: ۶۸٫۵ مگاپیکسل
حداکثر بسته MTU ارسال شده: ۹۱۹۸ بایت
تعداد پشته ها: حداکثر ۸ کلید
پهنای باند پشته :۴۰ گیگابیت بر ثانیه
پروتکل های مدیریت: SNMP 1 ، SNMP 2 ، RMON 1 ، RMON 2 ، RMON 3 ، RMON 9 ، Telnet ، SNMP 3 ، SNMP 2c ، HTTP ، HTTPS ، TFTP ، SSH
منبع تغذیه:
ولتاژ: ۱۰۰ تا ۲۴۰ ولت
شدت جریان: ۰٫۵ تا ۱ آمپر
