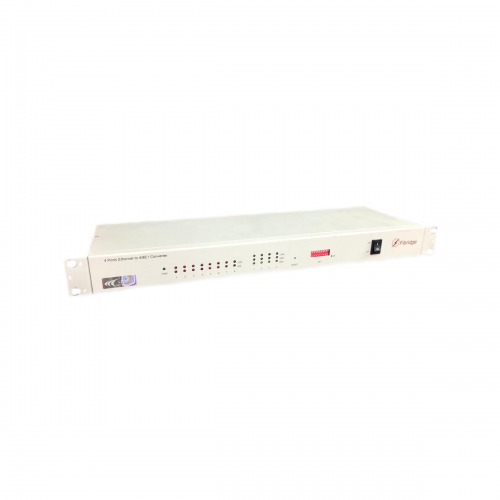

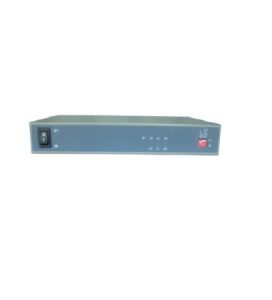

مبدل E1 به FB004 Ethernet

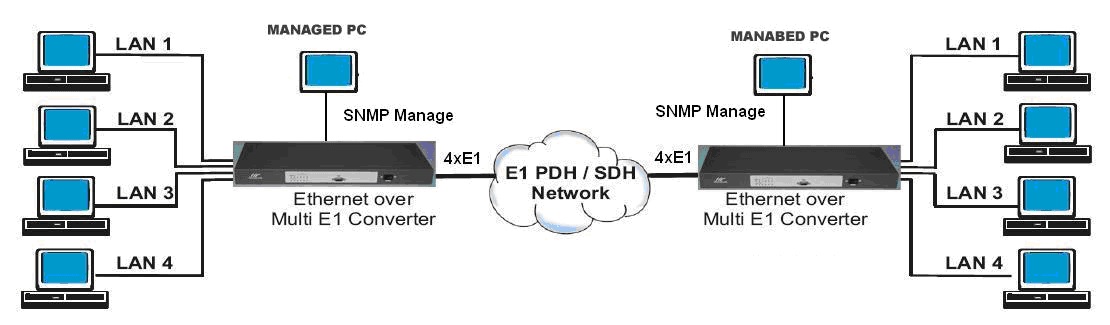

مبدل ۴ E1 به اترنت مبدل IP اترنت بیش از TDM است که از تبدیل فریم های MAC به خطوط ۱ – ۴ E1 پشتیبانی می کند. حداکثر نرخ بیت ۷٫۸ مگابیت بر ثانیه (خطوط ۴E1) است. مبدل ۴E1 نه تنها هشدارها و وضعیت خط E1 بلکه رابط اترنت را بهمراه توابع مدیریت پیشرفته مانند آمار توان تولید اترنت فراهم می کند ، بلکه از مدیریت شبکه وحدت از طریق SNMP و GUI نیز پشتیبانی می کند.

سازگار با استانداردهای بین المللی ، دستگاه می تواند با محصولات سایر تولید کنندگان با همان استانداردها ارتباط برقرار کند.

رابط E1

removal پشتیبانی از حذف و بازیابی خودکار کانال های E1 که برای حمل بار استفاده می شود. کانالهای E1 که دارای زنگ خطر فوری هستند ، مانند LOS و LOF یا نرخ خطای بیت (BER) بیش از ۱E-6 است ، به طور خودکار حذف می شوند و در این دوره ، ممکن است برخی از بسته های اترنت از بین بروند. وقتی خطا برطرف شود ، از سر گرفته خواهد شد.

Ø برای تشخیص هر کانال E1 با ۴ کانال از عملکرد تستر تعبیه شده E1 BER پشتیبانی می کند. هنگامی که از تستر E1 BER تعبیه شده از طریق دستور CLI استفاده می شود ، کانال E1 خاص در حالت آزمایش نمی تواند سرویس E1 را انتقال دهد ، در حالی که کانال های E1 دیگر تحت تأثیر آزمون BER نیستند.

تاخیر افتراقی بین هر دو از ۴ E1 می تواند تا ۲۲۰ میلی ثانیه باشد. وقتی تاخیر دیفرانسیل واقعی بیش از ۲۲۰ میلی ثانیه باشد ، زنگ هشدار ایجاد می شود و اترنت قطع می شود.

tole تحمل لرزش و مشخصه انتقال لرزش سازگار با ITU-T G.823.تعداد زیادی رابط اترنتup حداکثر ۴ رابط مشترک اترنت را فراهم می کند.۱۰۲۴ پوند جدول آدرس MAC و زمان پیری ۵ دقیقه.frames فریم هایی با طول ۶۴ تا ۱۹۱۶ بایت را می پذیرد (در غیر این صورت فیلتر می کند).

function عملکرد VLAN بر اساس برچسب های سازگار با IEE 802.1Q.

Ø در کل آمار بسته های اترنت بر اساس پورت ، مانند بسته های خطا.Ø کنترل جریان مکث با تنظیم.

interface رابط اترنت نوری اختیاری سازگار با استاندارد IEEE 802.3u 100BASE-FX (می تواند با گیرنده نوری از راه دور ارتباط برقرار کند) و رابط اترنت الکتریکی سازگار با استاندارد IEEE 802.3u 100 BASE-TX.

n رابط مدیریت

Ø رابط گرافیکی از طریق سریال RS232 port و telnet.

platform پلت فرم مدیریت شبکه مبتنی بر SNMP (اختیاری).

n حالت زمان بندی

mode حالت زمانبندی محلی اختیاری و ردیابی خط E1 (تنظیم شده توسط GUI).

of منبع ردیابی خط E1 را می توان با توجه به کیفیت سیگنال تغییر داد. به عنوان مثال ، سیستم به عنوان ردیابی اولین پیوند E1 تنظیم می شود ، هنگامی که برخی از سوunction عملکردها برای آن رخ دهد (به عنوان مثال ، هشدار اضطراری LOS / AIS / LOF / LOMF یا سیگنال برگشت داده شود) ، سیستم به طور خودکار به ردیابی E1 دوم تغییر می کند ارتباط دادن؛ با از بین رفتن خطا ، سیستم پیوند E1 را دوباره ردیابی می کند.

n مطابق با استانداردهای ITU-T

enc توصیه محفظه GFP-F G.7041.

conc الحاق مجازی (VCAT) و طرح تنظیم ظرفیت پیوند (LCAS) توصیه G.7042.

Ø توصیه نقشه برداری اترنت به nxE1 G.7043.

Ø توصیه نقشه برداری اترنت به تک E1 G.8040.
